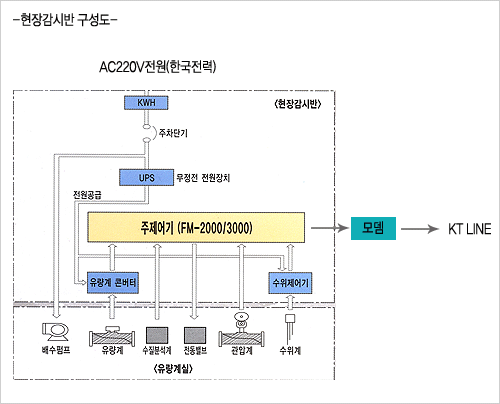

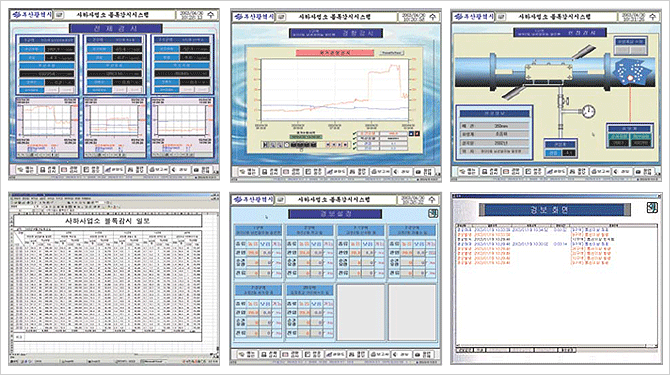

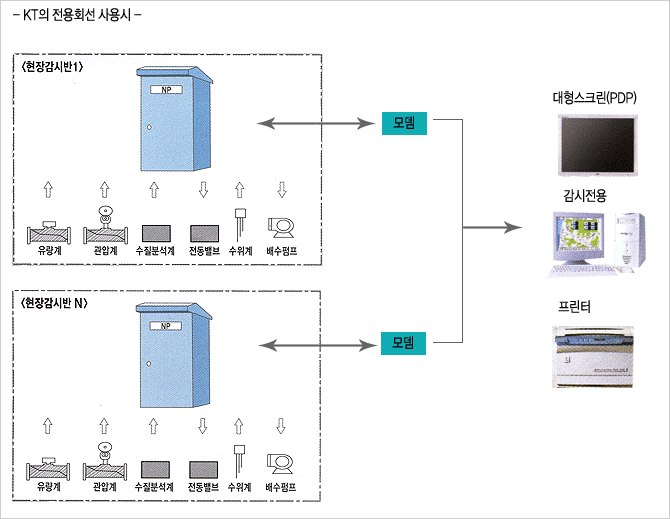

HOME > 사업분야 > 유수율 향상시스템   개요 - 현재 우리나라에서는 830개 급수구역내에 전체인구의 86.1%인 약 4,095만명이 상수도를 받고있으며 세부사항은 아래와 같다 1)상수도 시설 용량:2,659만톤/1일 2)1일 1인당 급수량:388리터 3)1일 수돗물 생산량:5,798만톤 4)누수량을 제외한 실제 유효수량:4,258만톤(73.4%) 5)년간 평균 누수율:16.1%(9.3억톤) 상기에 언급된 누수율은 다른 선진국등에 비하여 높은 수준이며 이는 수자원의 낭비뿐 아니라 상수처리와 공급을 위한 모든 시스템이 전력으로 이루어 진다는 점을 감안할 때 고유가 시대에 에너지원을 전량 수입에 의존하는 우리나라로는 상당한 손실이라고 할수 있으며 누수에 따른 경제적 손실은 연간 약5000억원에 이른다 (환경부 자료인용)   장비 개발의 필요성 1)앞의 문제점들을 해결하기 위해서 지하에 매설되어 있는 수도관의 각 구역을 블록화하여 각각의 블록에 대한 원격감시, 제어시스템을 도입하여 시내의 각블록을 감시할수있는 상황실에 통합감시 제어시스템을 가진는 중앙 컨트롤실을 두어 긴급한 상황시 효과적인 대처를 한다. 2)정확한 블록별 유입량을 측정하여 유수율과 누수지역 및 누수량을 파악하고, 관압 및 수질 감시, 전동밸브제어 등 상시 급수상황을 원격감시. 제어 한다. 3)각 블록의 전동밸브의 원격제어로 인한 효율적인 인력투입으로 비상문제 발생시 즉시대응. 조치할 수 있는 통합관리 시스템을 구축하여 시민에 대한 안정적인 급수 및 수돗물 신뢰성 회복으로 시민절수의식 함양 및 물의 유효이용을 가지게 한다. 4)인건비 절감과 수자원의 유수율 선진국 수준으로 높여 연간 소요비요을 감소시킨다.   시공현황 (참고) NO 사업소명 블록명 및 설치수량 유량계 형식 비고 1 BJ 사업소 5개소 (N0 1 ~ N0 5블록) 전자/초음파   2 DL 사업소 14개소 ( N0 1~ N0 14 블록) 전자/초음파   3 HD 사업소 3개소 (N0 1 ~ N0 3 블록) 전자/초음파   4 SH 사업소 6개소 (N0 1 ~ N0 6 블록) 전자/초음파   5 BB 사업소 7개소 (N0 1 ~ N0 7 블록) 전자/초음파   6 KS 사업소 6개소 (N0 1 ~ No 6 블록) 전자/초음파   7 NB 사업소 4개소 (No 1 ~ No 4 블록) 전자/초음파   8 JB 사업소 17개소 (No 1 ~ No 17 블록) 전자/초음파   9 SB 사업소 11개소 ( No 1 ~ No 11 블록) 전자/초음파   10 YD 사업소 15개소 (No 1 ~ No 15 블록) 전자/초음파   11 KJ 사업소 9개소 (No 1 ~ No 9 블록) 전자/초음파   합계 49개소       주제어기(FM2000/3000) 현장감시반의 핵심제어기이며 유량변환기, 수위계, 관압계, 수질분석계, 전동밸브, 모뎀등의 주변장치들과 접속되어 유량계 실내의 정보를 읽어 들이고 각종제어를 한다. 현장에서 노트북 컴퓨터를 이용하여 유량데이타를 다운로드 받을 수있고 정전시 그 해당 정보들을 보존하여 정전복구시 기억된 데이터를 계속하여 모뎀을 통하여 중앙감시제어실에서 통제한다.   통신방식은 KT의 전용회선을 이용하는 방식과 CDMA방식, ADSL을 이용하는 방식이 있다.     블록 감시 제어기인 FlowMate Serise는 현장의 유량계, 관압계, 수질분석계등 기타 계측신호를 입력 받아 기록.저장하고 관련데이터를 원격지로 전송할 뿐 아니라, 전동밸브 원격 감시제어를 위한 I/O를 내장하고 있다. 또한, 데이터 로거와 대화면 LCD를 채용하고 있어 동작상태를 기록.저장하고 실시간 그래프 및 기타 분석화면을 제공함으로 현장에서 간단히 상황분석이 가능하다. 특히, 데이터 재전송기능을 지원함으로 보다 완벽한 현장자료의 수집 및 분석이 가능하다. * 전자식 유량계 뿐만 아니라 초음파, 기계식 등 대부분의 유량계를 지원함으로 시스템 구축시 많은 융통성을 제공한다.   FM- 3000의 특징 1)간편한 조작성 - 그래픽 GUI(Graphic User Interface)를 채택하여 순시유량, 적산유량, 밸브 개도 및 각종 기기의 동작상태를 간편히 확인할수있다. 2)데이터 기록저장기능(Data Logger) - 대용량 32MB COMPACT FLASH CARD를 채택하여 약6개월 (1분 간격으로 기록시) 분량의 데이터를 저장할수있다. 본 기능은 중앙감시반과의 통신두절시 데이터 백업기능을 발휘하여 저장된 관련 데이터를 회선이 복구될시 중앙감시반으로 재전송 할수있다. 특히, 표준형 이동식 메모리인 CF(COMPACT FLASH)를 채택하였기 때문에 번거로운 다운로드 과정을 거칠 필요없이 PC등에서 바로 EXCEL등 을 이용하여 분석이 가능하다. 배수펌프/전동밸브제어기능 - 누수등 문제 발생시 현장 도착전 원격지에서 즉각 차단/기동등의 대응이 가능하다. 유량 감시부와 밸브 제어부가 일체화 됨으로써 전용망 구축을 위한 비용을 줄일수 있다. 편리한 사용자 인터페이스 - 모든 인터페이스가 편리한 풀다운 메뉴로 구성되어 있으므로 간단한 교육만으로도 운용이 가능하다.   대화면 액정 표시장치 - 대화면 액정표시장치를 채택하여 조작자가 파악이 용이하여, ANALOG자료의 트렌드 기능을 가지고 있으며, 장시간 데이터를 저장,표시할 수 있어 외부 프로그램의 도움 없이 단독적인 자료분석이 가능하다.   개발품에 대한 실요신안 획득 1)고안의 명칭: 유수율 향상을 위한 블록유량 구축 시스템용 전용제어기 2)등록일:2002년 12월 6일 3)등록NO:특허청 제0298547호 4)실용신안권자:(주)이콘 5)고안자:배효윤   제품의 기능 1)기존의 KT(구 한국통신)의 전용회선을 이용하여 데이터 전송을 하는 방식과 CDMA(Code Division Muliple Access- 코드분할 다중접속)방식의 개발로 사용자의 요구에 따라 대응이 가능. 2)관의 사고발생시 원격으로 전동밸브를 닫거나 열어 적기에 수돗물의 누수를 방지. 3)수질(탁도,잔류염소,PH)분석기와의 연계기능. 4)데이터로그 전용 포드 보유. 5)Web기반의 Internet통신기능(Option)   시스템 예시
